Einbauschema ULTRAFLAT mit ZubehörteilenAktualisiert vor 15 Tagen

HINWEIS: Die Beschreibungen zu den Wasserhähnen findest Du hier: VIZIO & WERTACH Wasserhähne

empfohlene Einbaureihenfolge:

1. Kaltwassereckventil
2. Wasserhahn
3. Abwasserschelle
4. restliche Zubehörteile

Zum Anschluss der der ULTRAFLAT empfehlen wir diese für die richtigen Schlauchlängen außen neben den Schrank zu stellen. Schneide die Schläuche dann von den Zubehörteilen auf Länge und verbinde diese mit der Pantera. So kannst Du die ULTRAFLAT später bei Wartungsarbeiten oder der Schrankreinigung jederzeit herausnehmen.

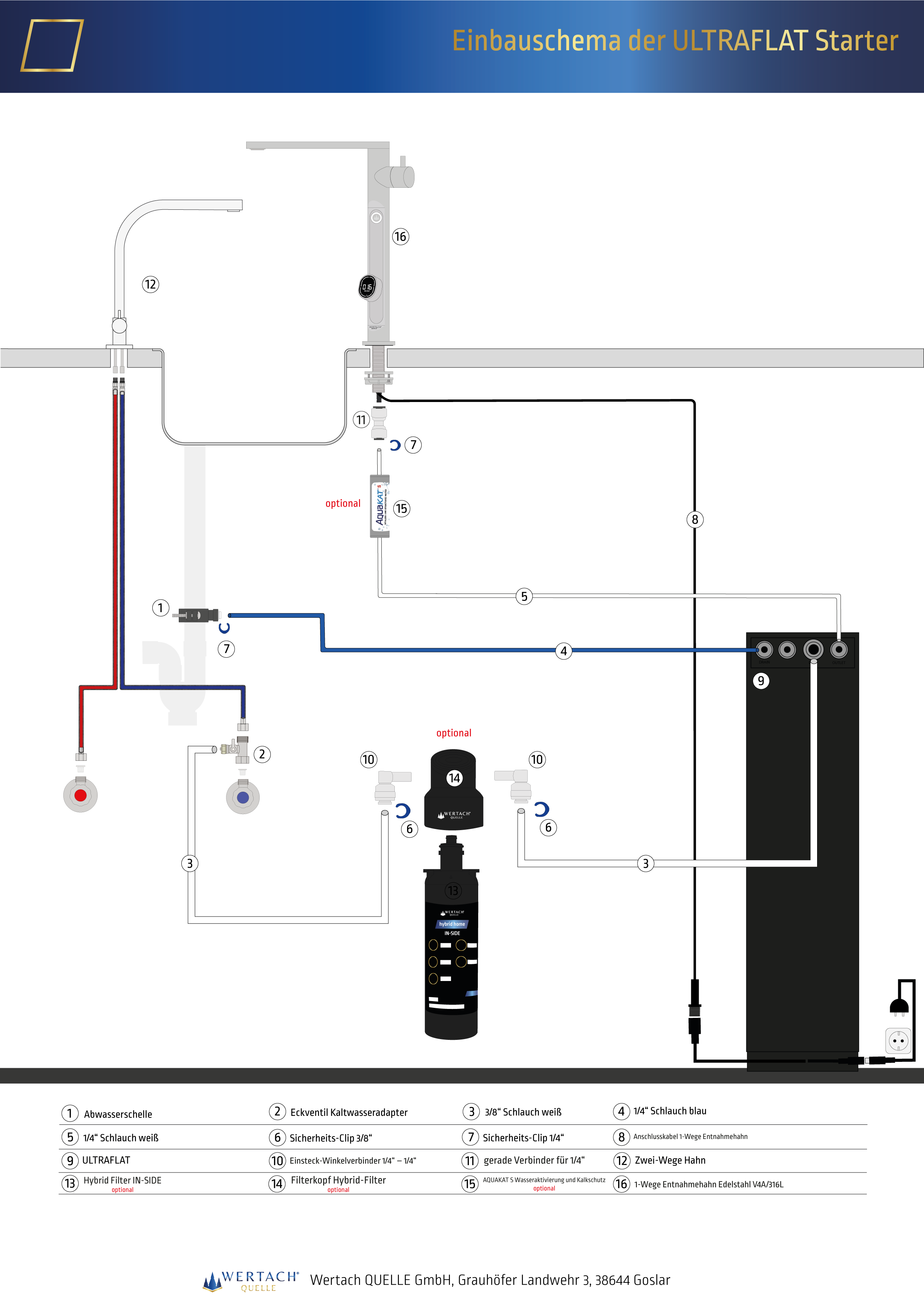

ULTRAFLAT Starter

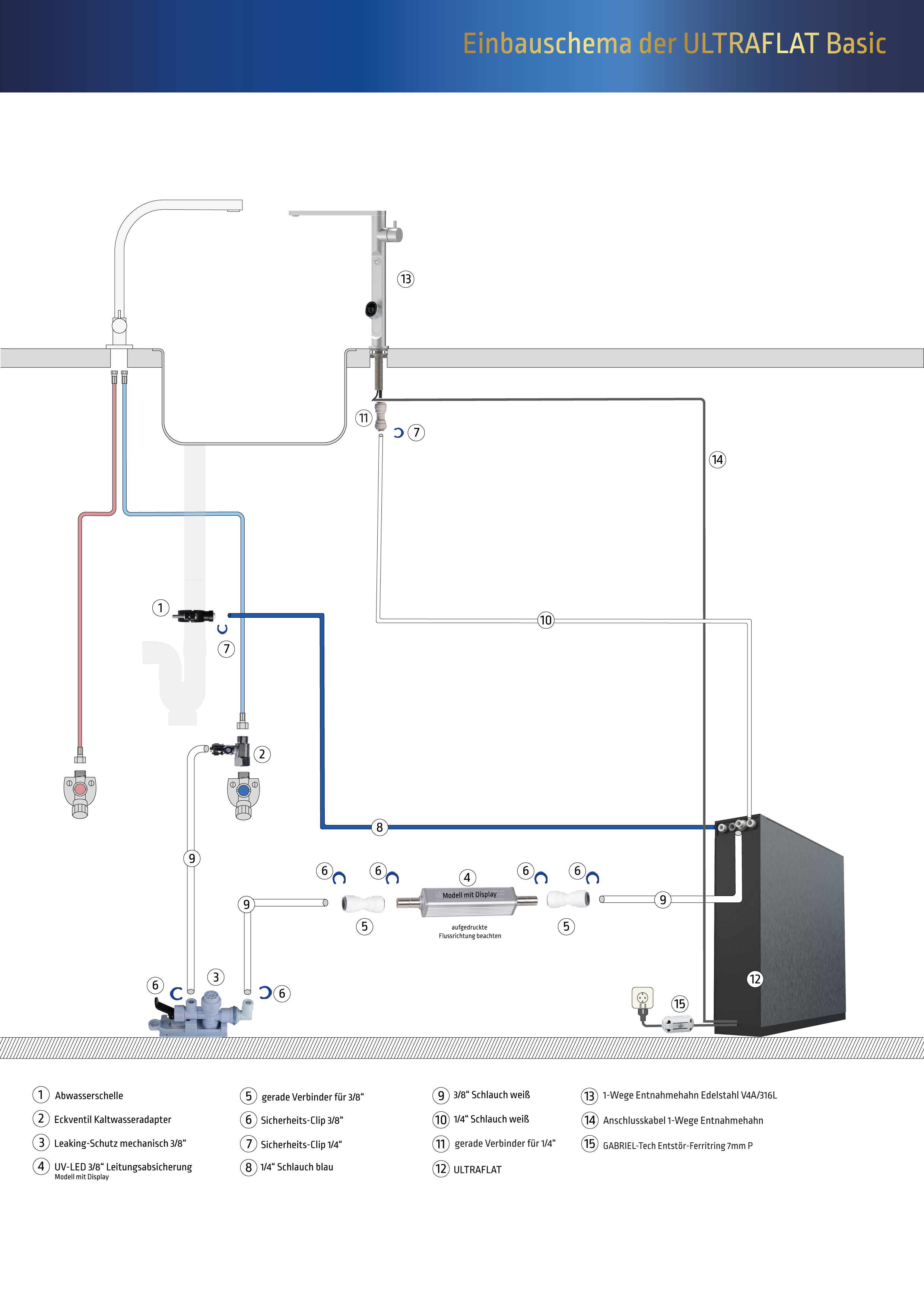

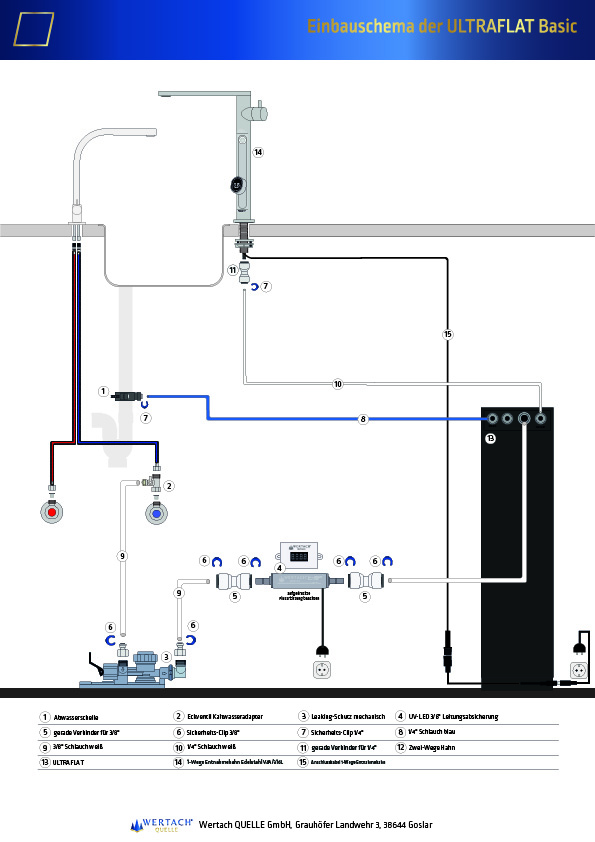

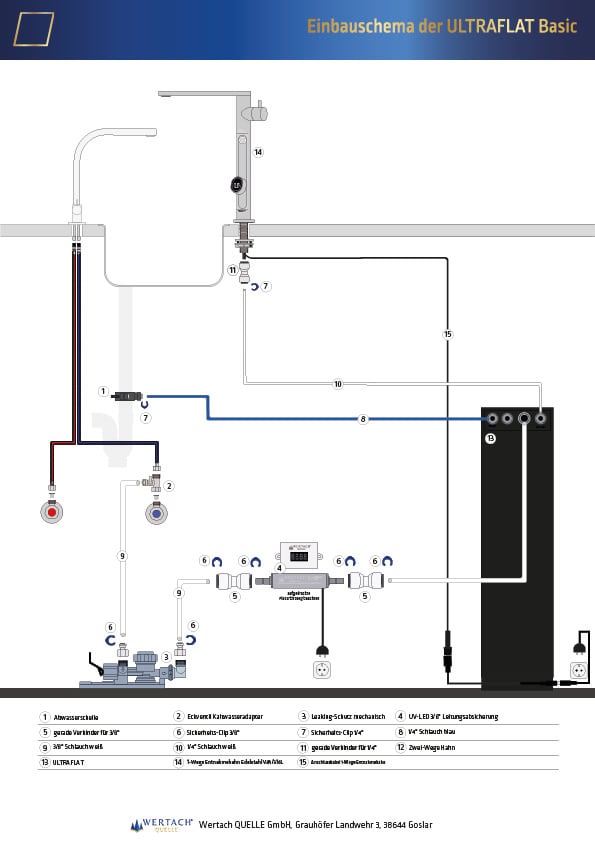

ULTRAFLAT Basic

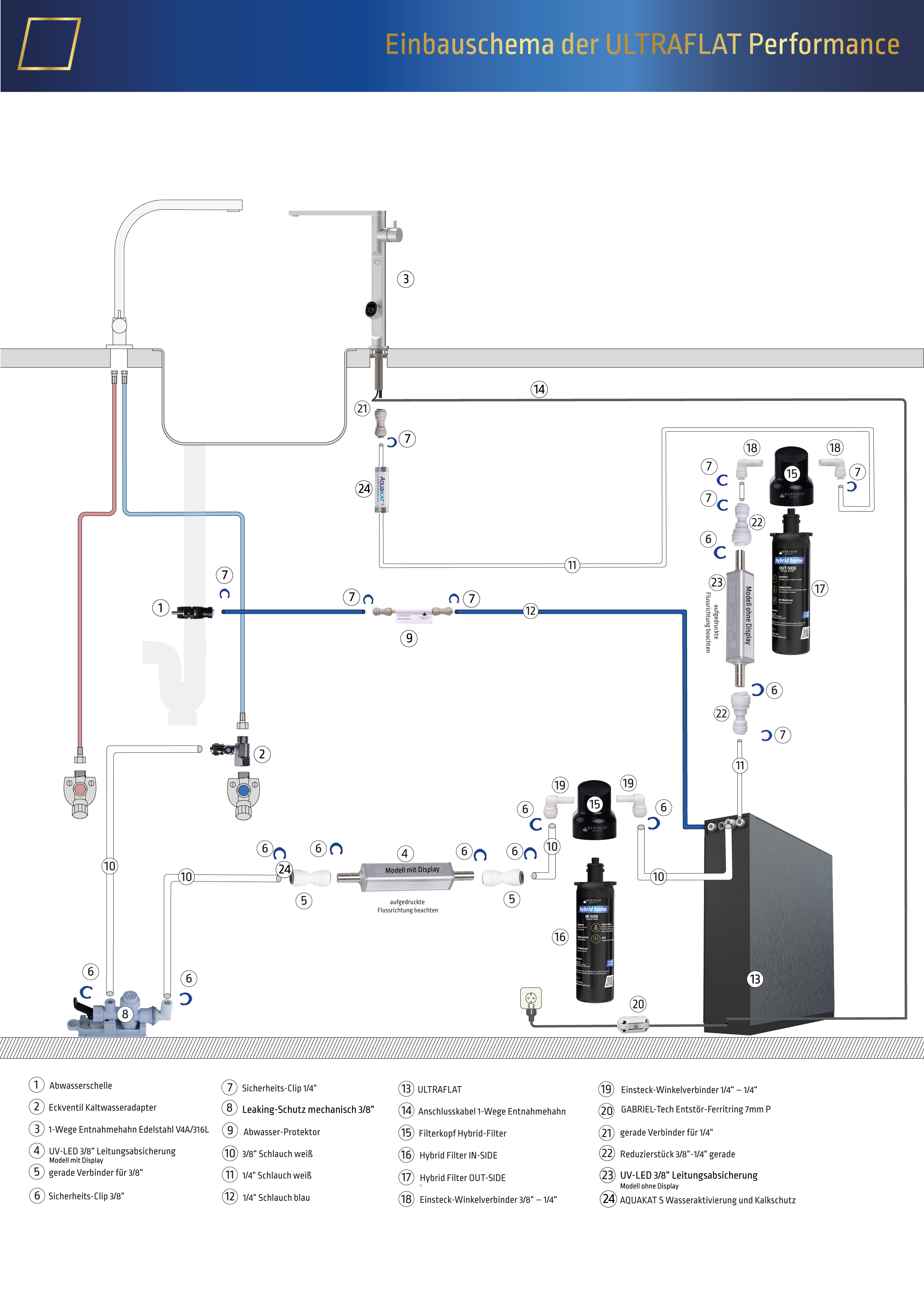

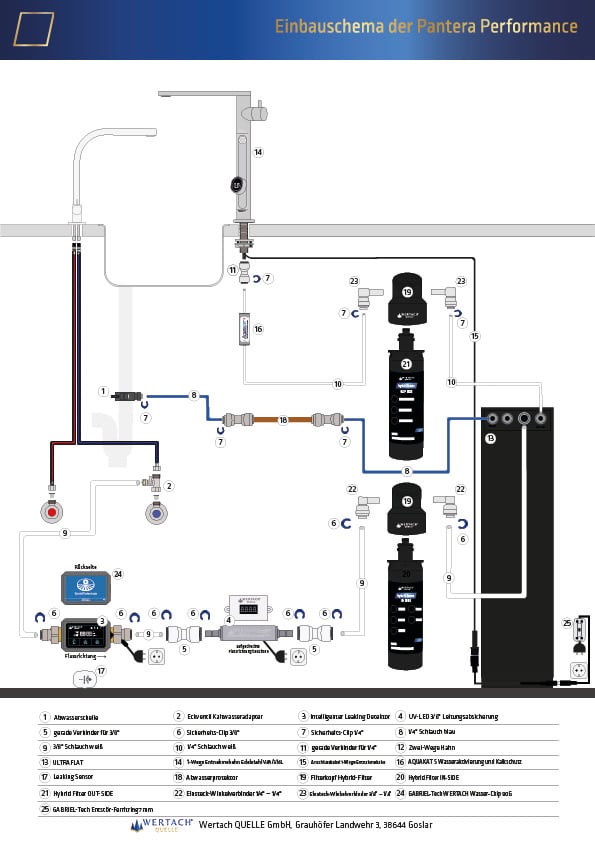

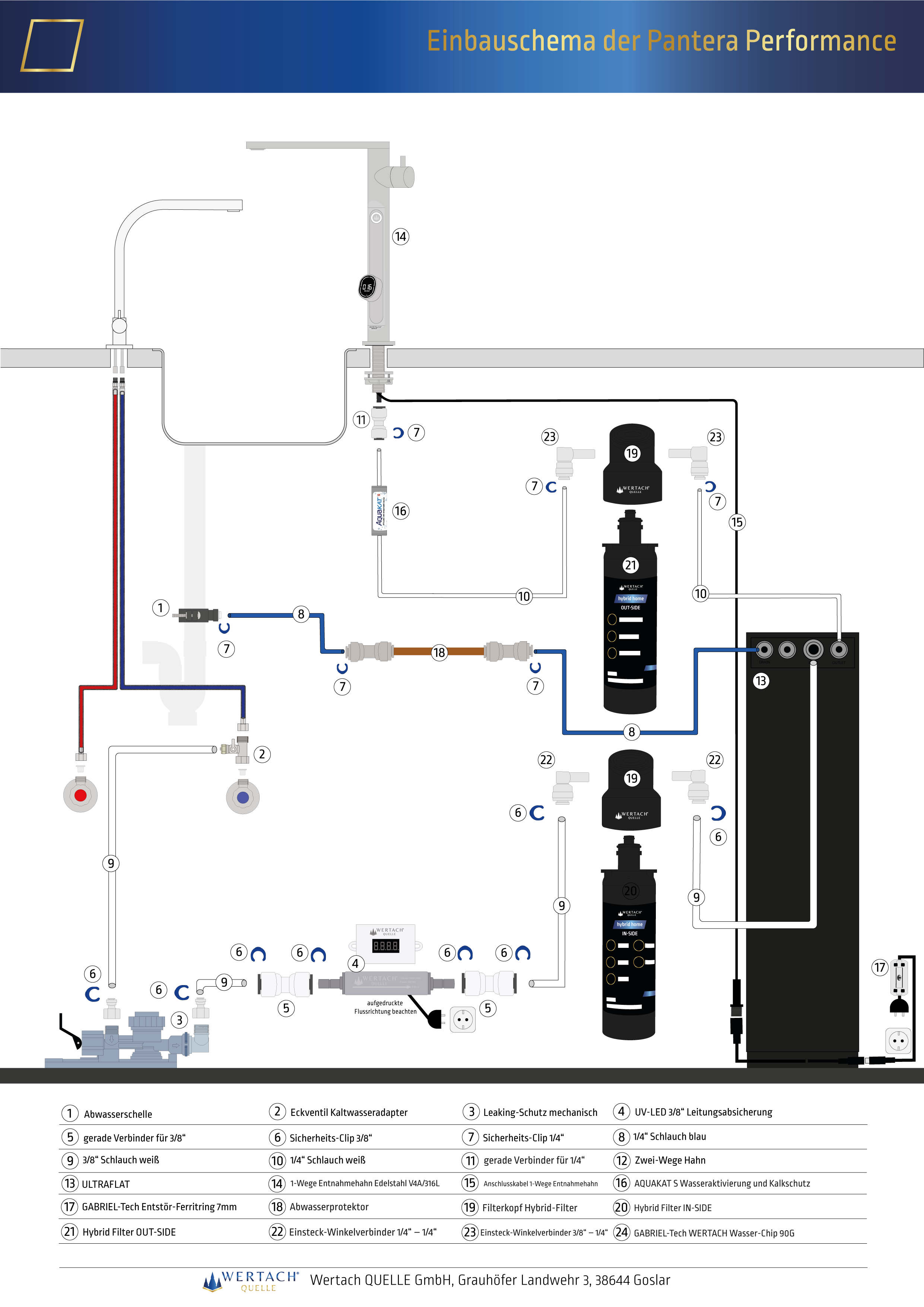

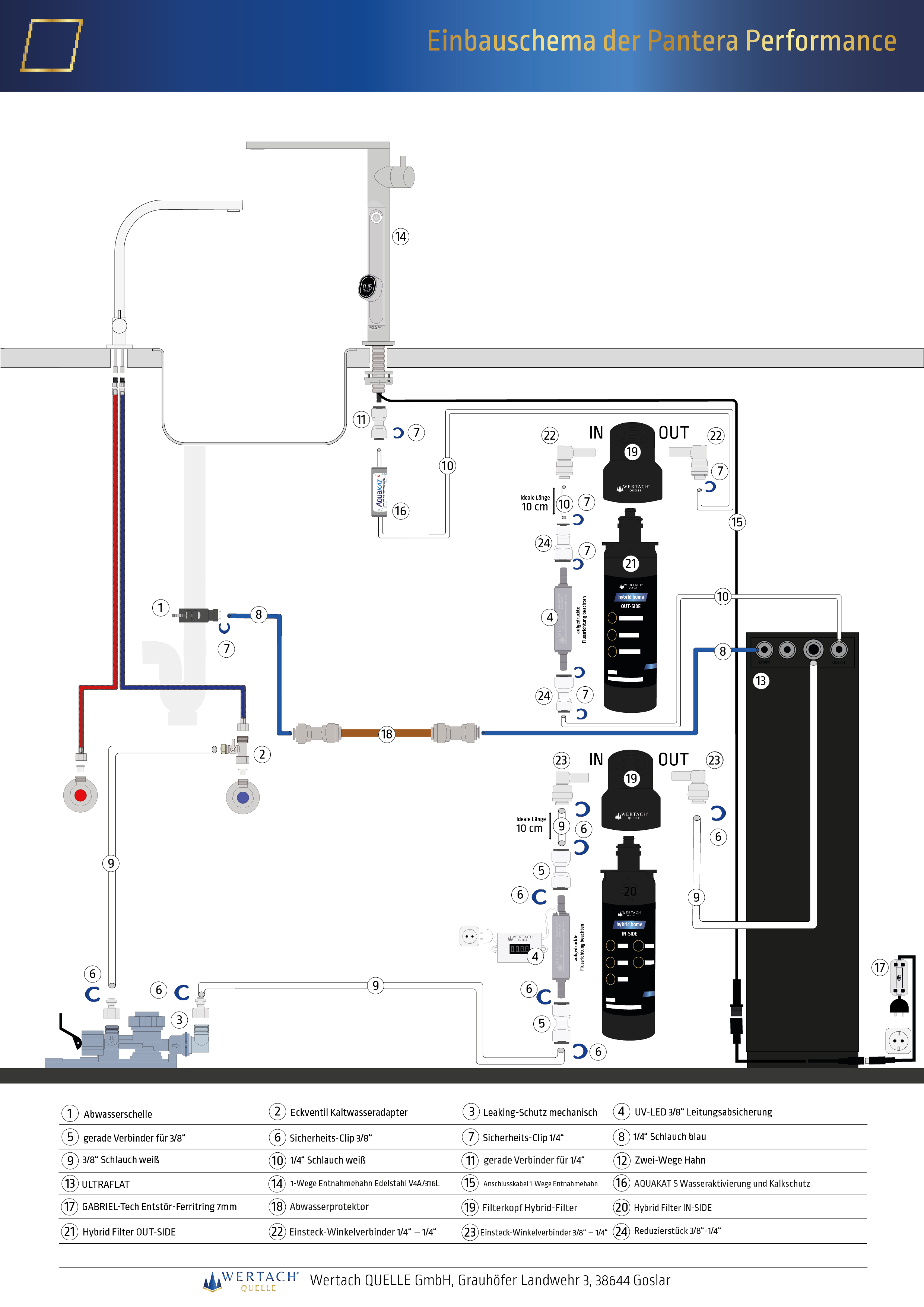

ULTRAFLAT Performance

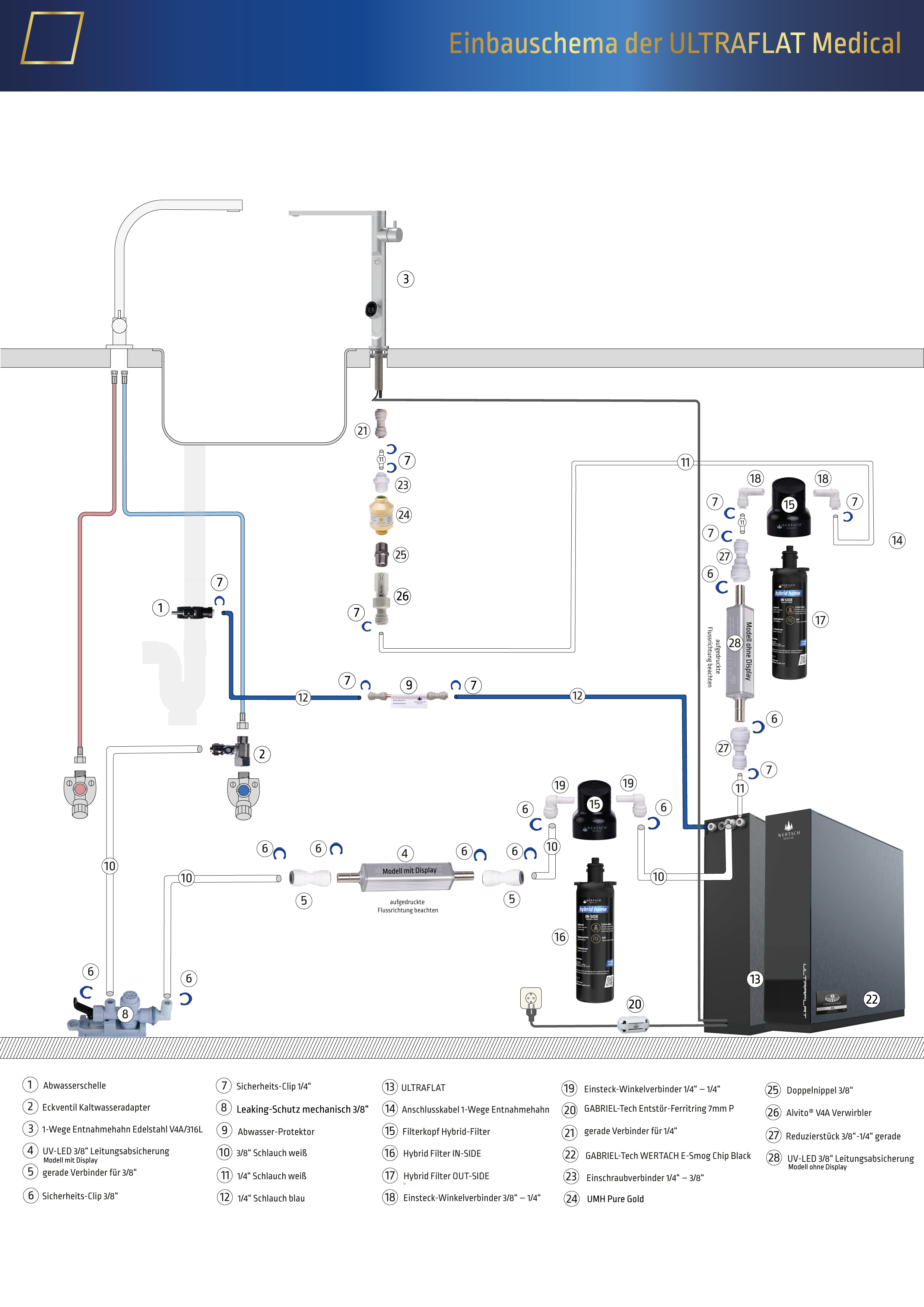

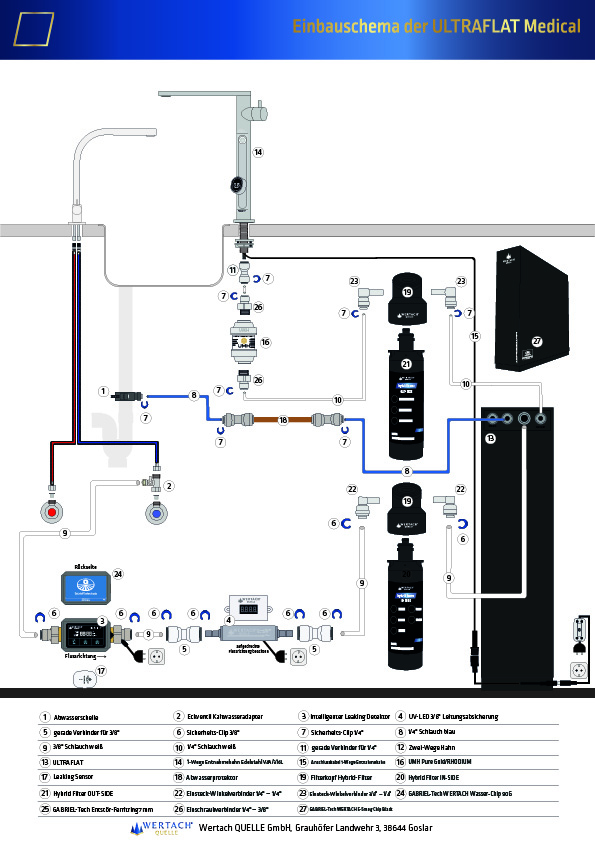

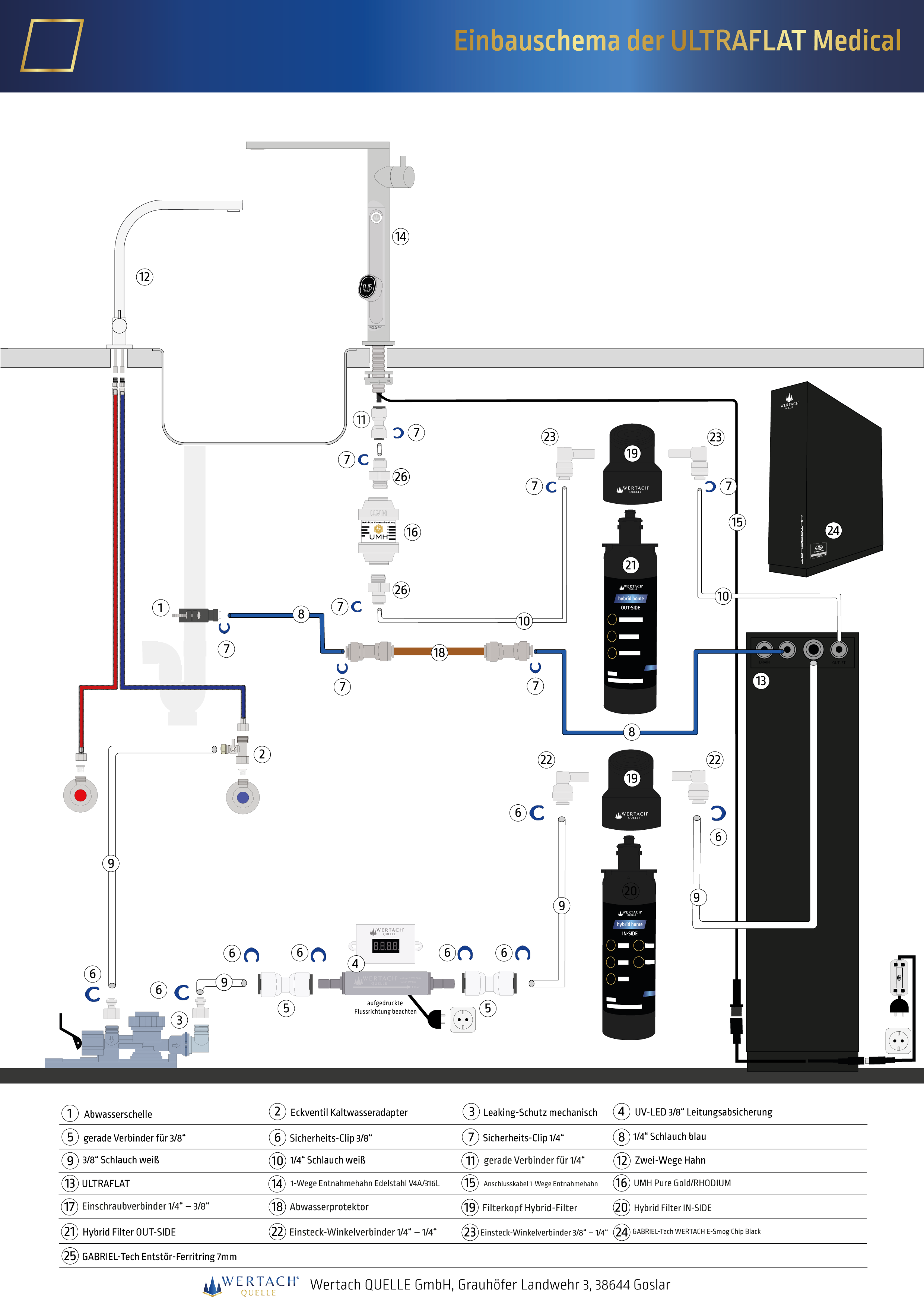

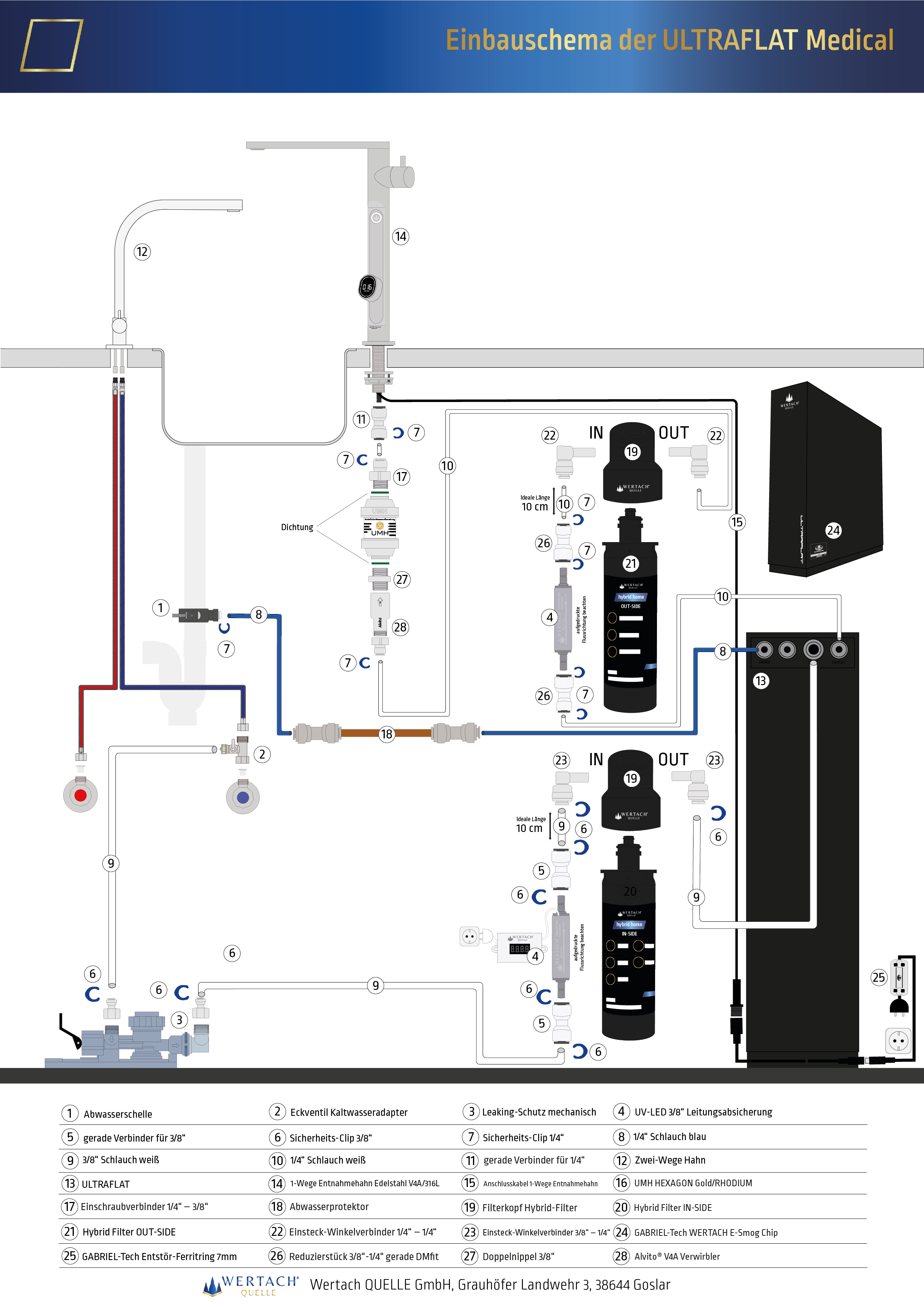

ULTRAFLAT Medical

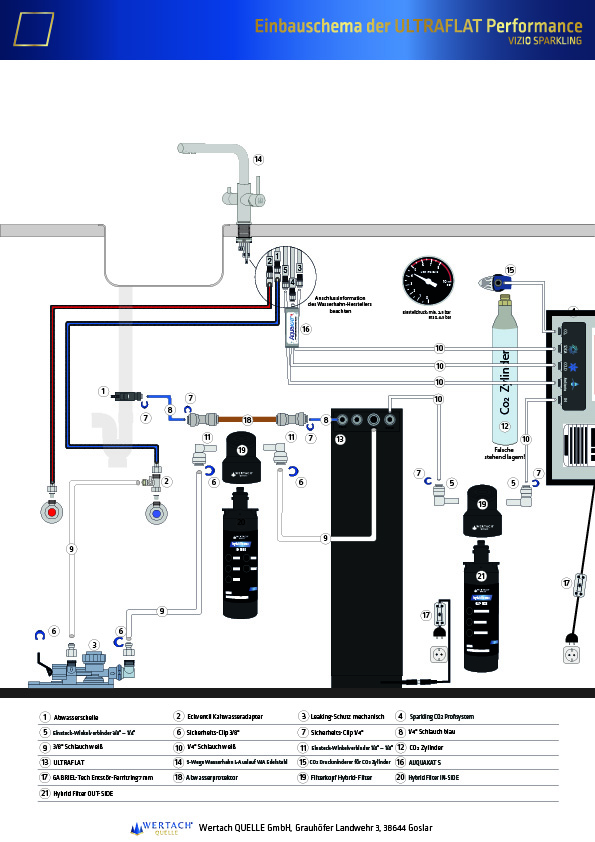

ULTRAFLAT Performance Sparkling
